ИРШФМК-10(20)-III(I)-УХЛ1 Изолятор-разрядник штыревой фарфоровый мультикамерный

ИРШФМК (изолятор-разрядник штыревой фарфоровый мультикамерный) является уникальным для класса напряжений 6-20 кВ устройством.
Изолятор-разрядник предназначен для использования одновременно в качестве линейной изоляции для крепления неизолированных и защищённых проводов воздушных линий (ВЛ) электропередачи классов напряжения 6-20 кВ трехфазного переменного тока, и разрядника для защиты ВЛ от отключений и повреждений, возникающих вследствие воздействия индуктированных перенапряжений.
Изолятор-разрядник рассчитан для эксплуатации в макроклиматичесих районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69).
Возможность применения в районах с различной степенью загрязнения атмосферы зависит от класса напряжения воздушных линий: для ВЛ 6-10 кВ – до III с.з.а.; для ВЛ 15-20 кВ – I с.з.а.

• специально разработанная концепция мультикамерного изолятора-разрядника позволяет сократить издержки на оснащение ВЛ, так как объединяет функции разрядника и изолятора в одном устройстве;
• изоляторы-разрядники могут монтироваться на опоры вместо обычной изоляции, а прокусывающие зажимы могут быть установлены во время прокладки проводов, что позволяет значительным образом сократить строительную смету.

Технические характеристики

Характеристика	ИРШФМК-10(20)
Класс напряжения, кВ	6, 10	15, 20
Наибольшее длительно допустимое рабочее напряжение, кВ	12	24
Искровой промежуток, мм	20-40	40-60
Гашение дуги тока двухфазного замыкания на землю
- действующее значение периодической составляющей при наибольшем рабочем напряжении, кА	0,6	1,2
- амплитудное значение импульсного тока через разрядник, кА	3
Время гашения дуги сопровождающего тока, мс, не более	10
Максимальная амплитуда выдерживаемого импульса 8/50 мкс, имитирующего прямой удар молнии, кА	30
Импульсное разрядное напряжение, кВ	170	190
Одноминутное переменное напряжение, кВ, не менее
- в сухом состоянии	42	65
- под дождем	28	50
Пропускная способность, Кл	1,2
Уровень индустриальных радиопомех, дБ, не более	54
Масса, кг	4,1

Установка

Изолятор-разрядник устанавливается на ВЛ с любыми видами опор со штыревой изоляцией.
На одноцепных ВЛ для защиты от индуктированных перенапряжений и их последствий изоляторы-разрядники устанавливаются по одному на каждую опору с регулярным последовательным чередованием фаз. На двухцепных ВЛ для защиты от индуктированных перенапряжений и их последствий изоляторы-разрядники устанавливаются по 2 штуки на каждую опору, на одну пару одноименных фаз, по одному разряднику на каждую цепь, с тем же принципом чередования защищаемых фаз, что и для одноцепных ВЛ.

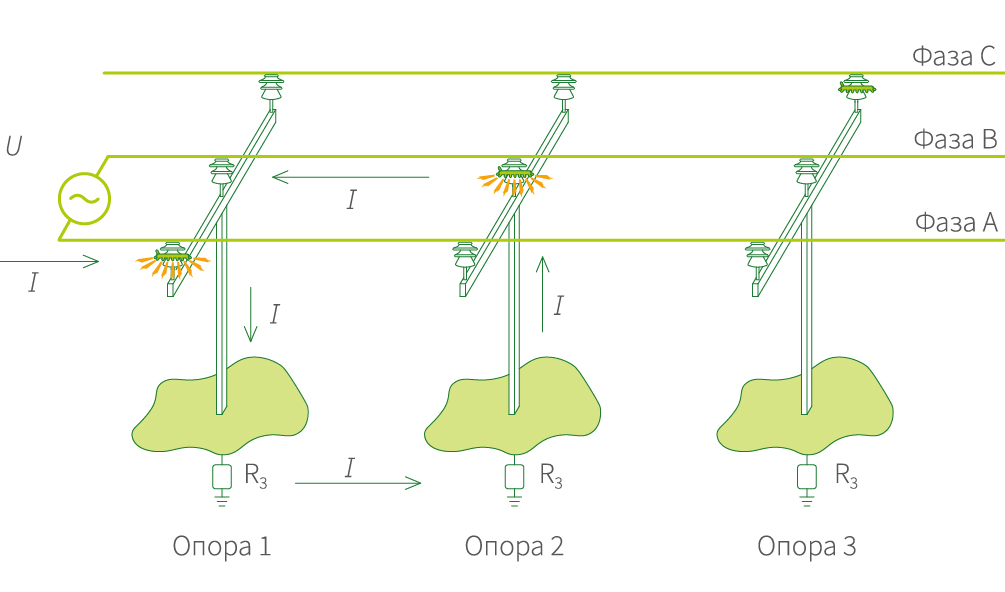

При этом, установка изоляторов-разрядников на опору не накладывает дополнительных требований к наличию заземляющего устройства и его сопротивлению. Отсутствие дополнительных требований к заземлению опор объясняется принципом действия изоляторов-разрядников ИРШФМК-10(20). При возникновении грозового перенапряжения, происходит перекрытие двух разрядников на разноименных фазах, при этом образуется электрических контур, включающий в себя сопротивления заземления этих двух опор (рис.1). Таким образом, наличие сопротивления заземления опор помогает ограничению тока, проходящего через разрядники.
